一、防火玻璃分類及代號

1.按結構分為復合防火玻璃（代號：FFB）和單片防火玻璃（代號：DFB）。

2.按耐火性能分為隔熱性防火玻璃（A類）和非隔熱性防火玻璃（C類）。

3.按耐火極限可分為五個等級：0.50h、1.00h、1.50h、2.00h、3.00h。

二、要求

防火玻璃的技術要求應符合表1相應條款的規(guī)定。

1、尺寸、厚度允許偏差

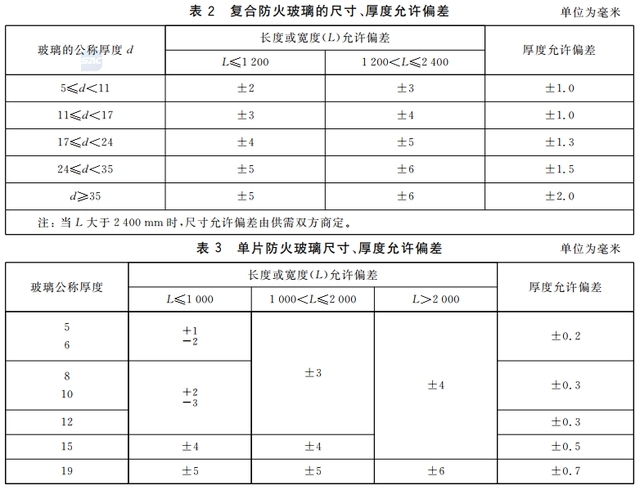

防火玻璃的尺寸、厚度允許偏差應符合表2和表3的規(guī)定。

2、外觀質量

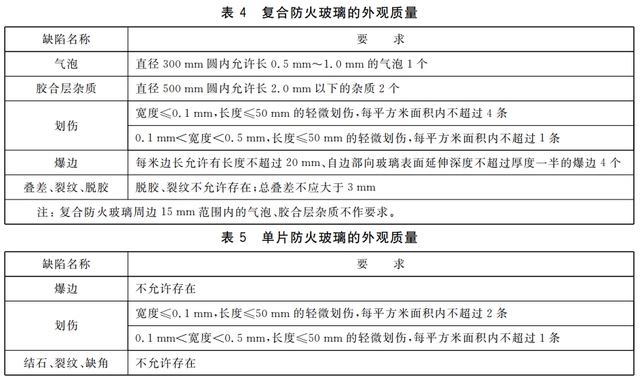

防火玻璃的外觀質量應符合表４和表５的規(guī)定。

3、耐火性能

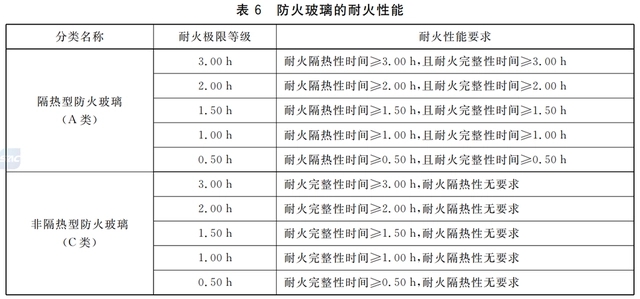

隔熱型防火玻璃（Ａ類）和非隔熱型防火玻璃（Ｃ類）的耐火性能應滿足表６的要求。

4、彎曲度

防火玻璃的弓形彎曲度不應超過0.3％，波形彎曲度不應超過0.2％。

5、可見光透射比

防火玻璃的可見光透射比應符合表７的要求。

6、耐熱性能

試驗后復合防火玻璃試樣的外觀質量應符合二-2的規(guī)定。

7、耐寒性能

試驗后復合防火玻璃試樣的外觀質量應符合二-2的規(guī)定

8、耐紫外線輻照性

當復合防火玻璃使用在有建筑采光要求的場合時，應進行耐紫外線輻照性能測試。

復合防火玻璃試樣試驗后試樣不應產(chǎn)生顯著變色、氣泡及渾濁現(xiàn)象，且試驗前后可見光透射比相對變化率ΔT應不大于10％。

9、抗沖擊性能

試樣試驗破壞數(shù)應符合檢驗規(guī)則中3-（4）的規(guī)定。

單片防火玻璃不破壞是指試驗后不破碎；復合防火玻璃不破壞是指試驗后玻璃滿足下述條件之一：

（1）玻璃不破碎；

（2）玻璃破碎但鋼球未穿透試樣。

10、碎片狀態(tài)

每塊試驗樣品在50ｍｍ×50ｍｍ區(qū)域內(nèi)的碎片數(shù)應不低于40塊。允許有少量長條碎片存在，但其長度不得超過75ｍｍ，且端部不是刀刃狀；延伸至玻璃邊緣的長條形碎片與玻璃邊緣形成的夾角不得大于45°。

三、檢驗規(guī)則

1、檢驗分類

（1）出廠檢驗

檢驗項目為尺寸、厚度及偏差、外觀質量和彎曲度。

（2）型式檢驗

檢驗項目為本部分規(guī)定的全部技術要求，有下列情況之一時，應進行型式檢驗：

a.新產(chǎn)品或老產(chǎn)品轉廠生產(chǎn)的試制定型鑒定。

b.正式生產(chǎn)后，如結構、材料、工藝有較大改變，可能影響產(chǎn)品性能時。

c.正常生產(chǎn)滿３年時。

d.產(chǎn)品停產(chǎn)半年以上，恢復生產(chǎn)時。

e.出廠檢驗結果與上次型式檢驗有較大差異時。

f.質量監(jiān)督部門提出進行型式檢驗的要求時。

2、組批和抽樣

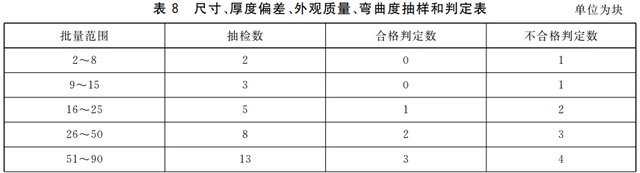

（1）防火玻璃的尺寸、厚度偏差、外觀質量、彎曲度按表８規(guī)定進行隨機抽樣。

2）對產(chǎn)品的技術要求，若用制品檢驗時，根據(jù)檢測項目所要求的數(shù)量從該批產(chǎn)品中隨機抽取；組成一批的防火玻璃應為同一材料，同一工藝條件下生產(chǎn)的產(chǎn)品。當該批產(chǎn)品批量大于500片時，以每500片為一批分批抽取，若用試樣進行檢驗時，應采用與制品相同材料和工藝條件下制備的試樣。

3、判定規(guī)則

（1）進行防火玻璃的尺寸、厚度偏差、外觀質量、彎曲度檢驗時，如不合格品數(shù)小于表８中的不合格判定數(shù)，該項目合格；如不合格品數(shù)等于或大于表８的不合格判定數(shù)，則認為該批產(chǎn)品的該項目不合格。

（2）進行耐火性能、可見光透射比、碎片狀態(tài)檢驗時，樣品全部滿足要求為合格，否則該項目不合格。

（3）進行耐熱性能、耐寒性能、耐紫外輻照性能檢驗時，樣品全部滿足要求，該項目合格；如二塊樣品不合格，則該項目不合格；如果有一塊樣品不合格，可另取三塊備用樣品重新試驗，如仍出現(xiàn)不合格品，則該項目不合格。

（4）進行抗沖擊性能檢驗時，如樣品破壞不超過一塊，則該項目合格；如三塊或三塊以上樣品破壞，則該項目不合格；如果有二塊樣品破壞，可另取六塊備用樣品重新試驗，如仍出現(xiàn)樣品破壞，則該項目不合格。

（5）全部檢驗項目中，如有一項不合格，則認為該批產(chǎn)品不合格。

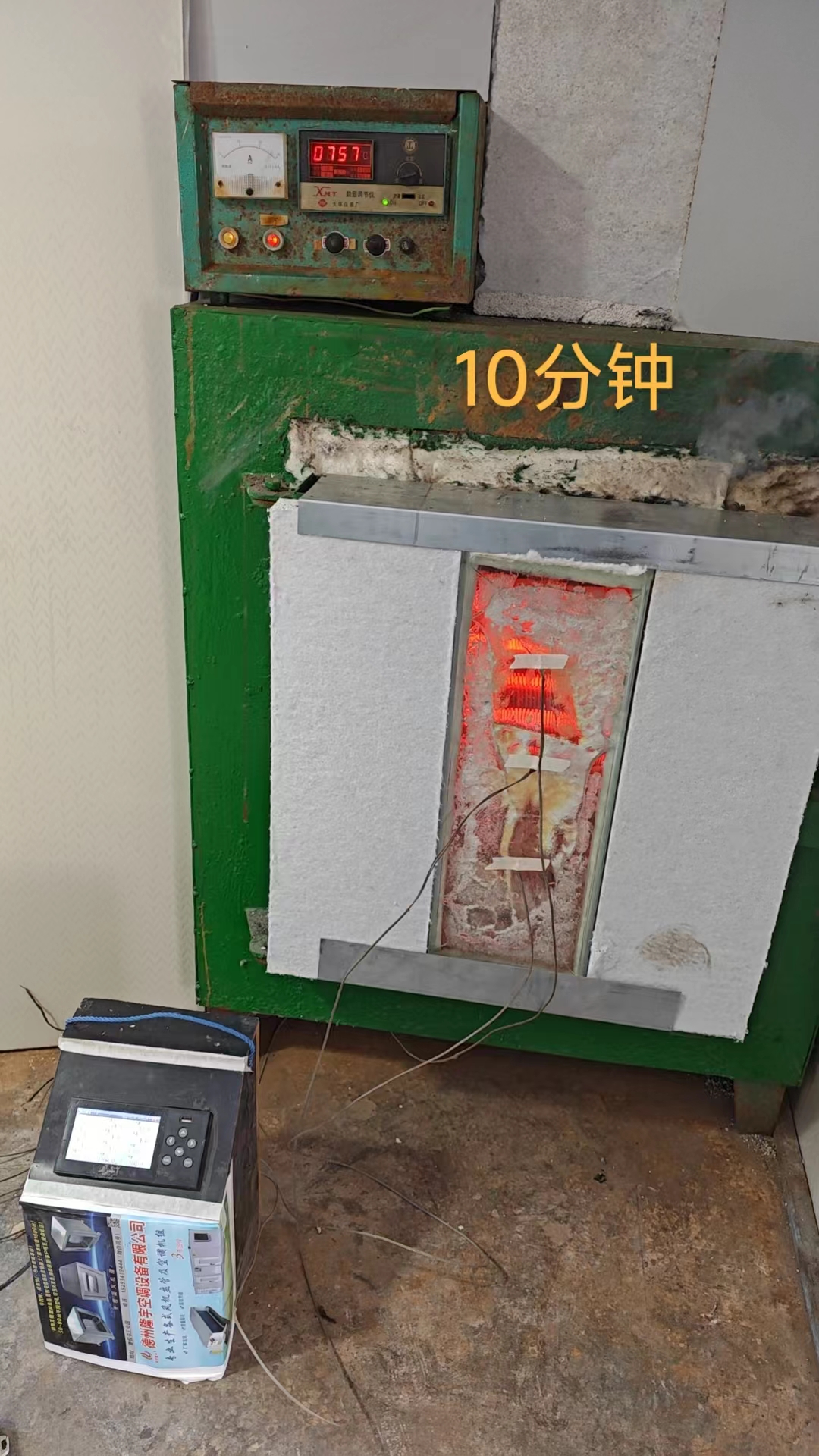

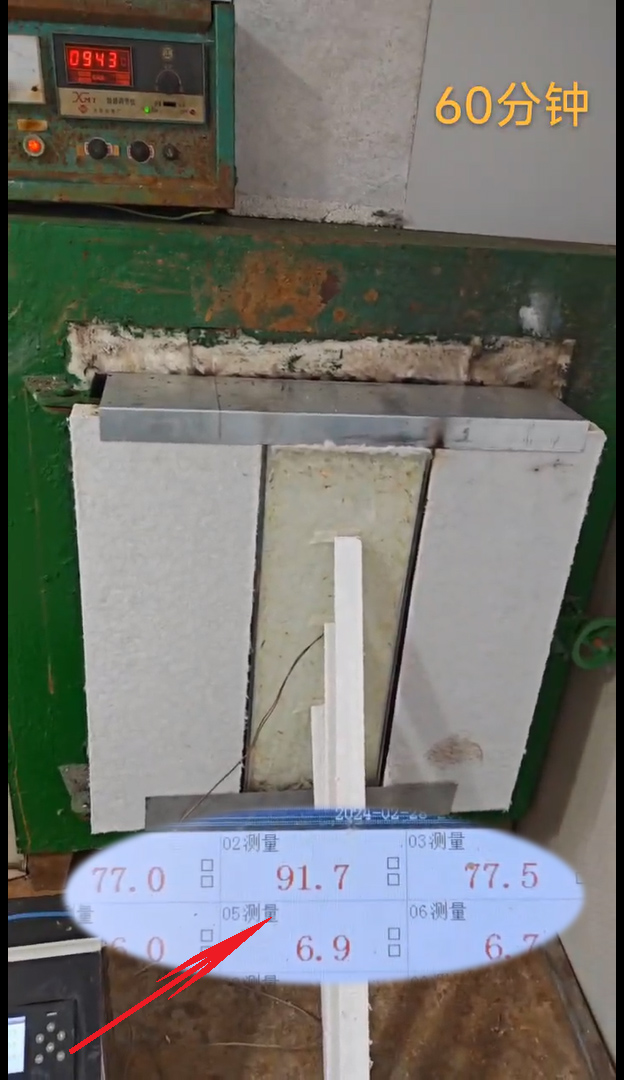

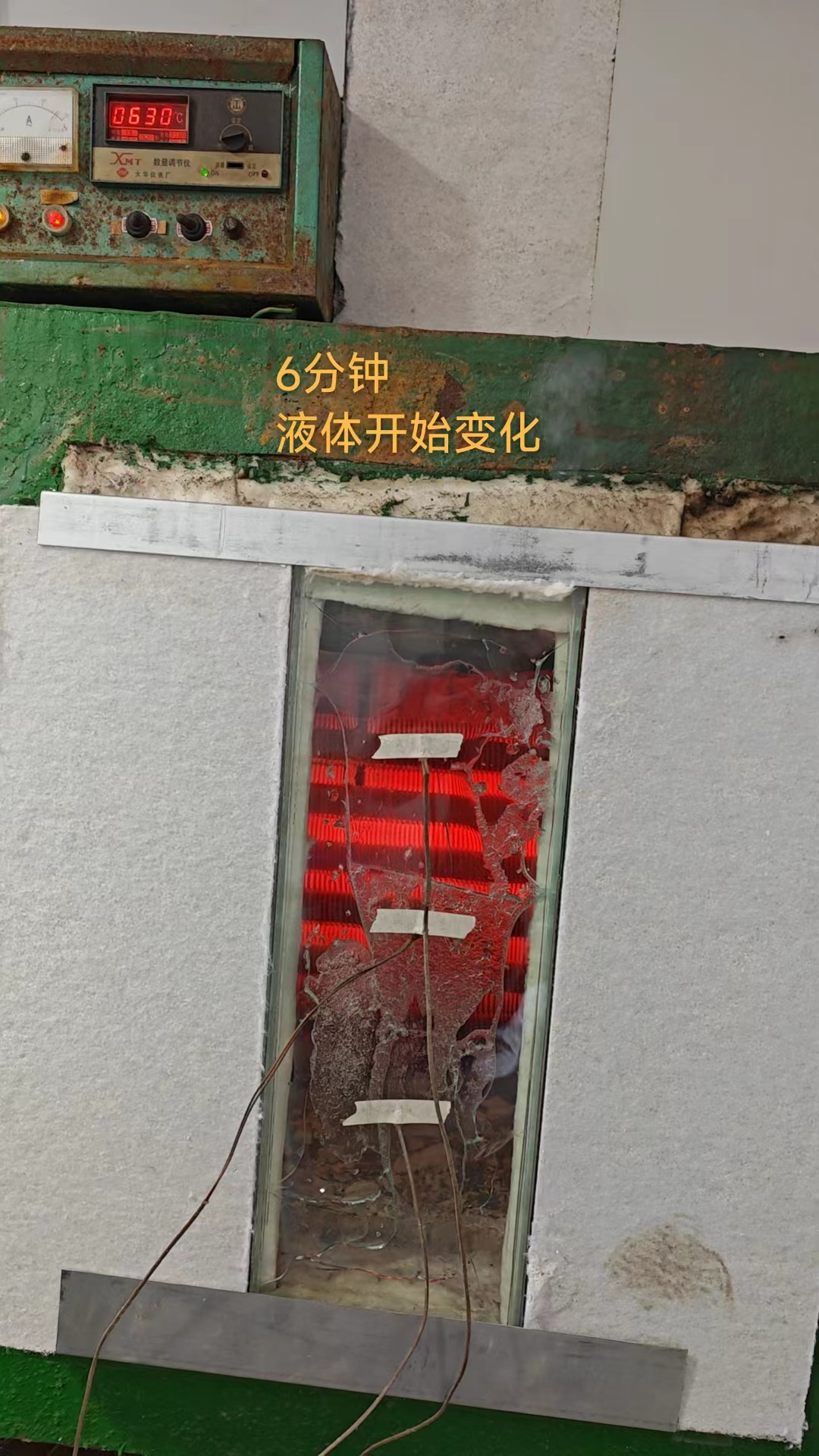

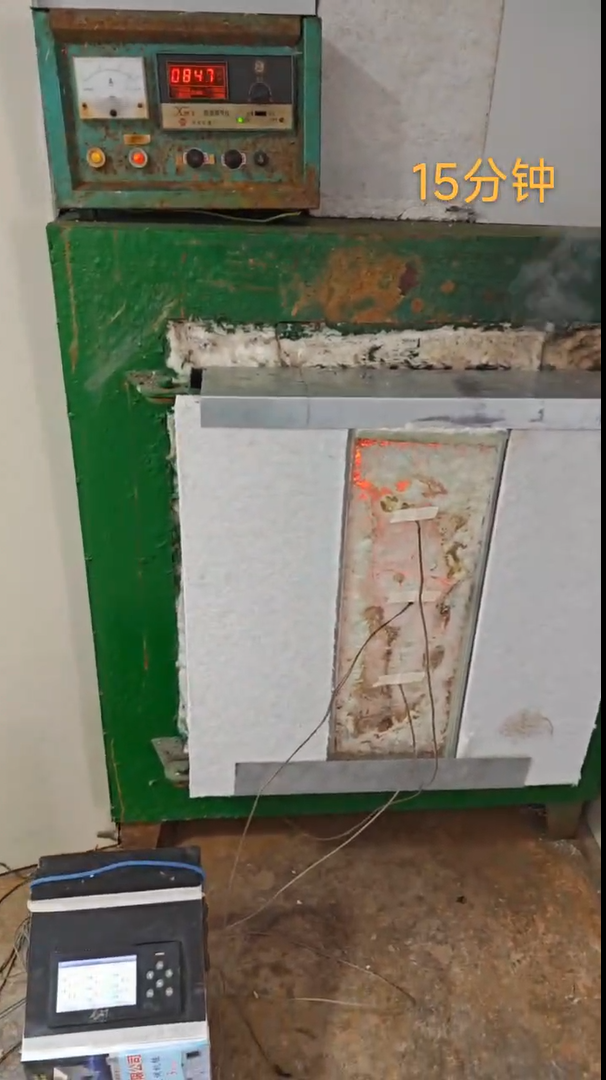

九安防火玻璃抽檢燒檢展示：檢測對象為乙級隔熱復合防火玻璃，檢測時間60分鐘，內(nèi)部溫度和背部溫升由下圖展示

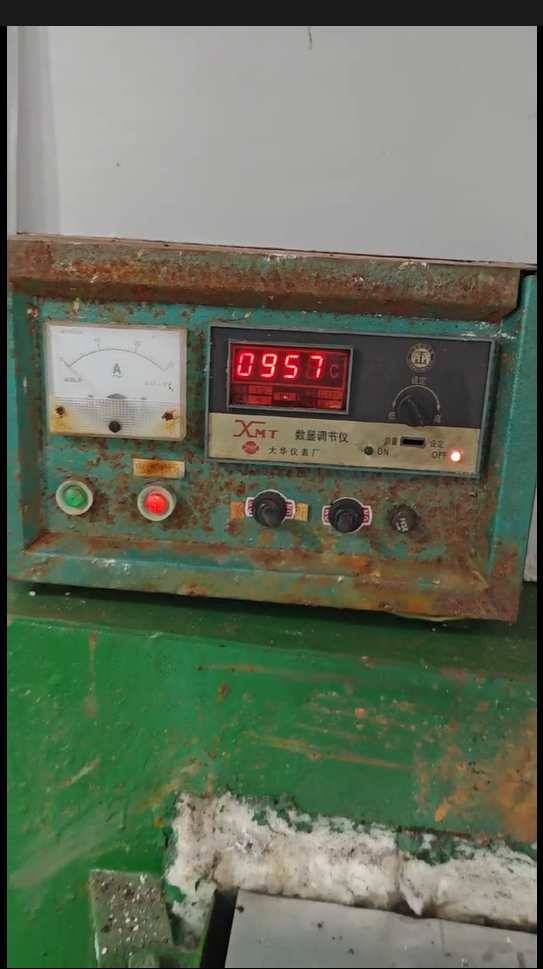

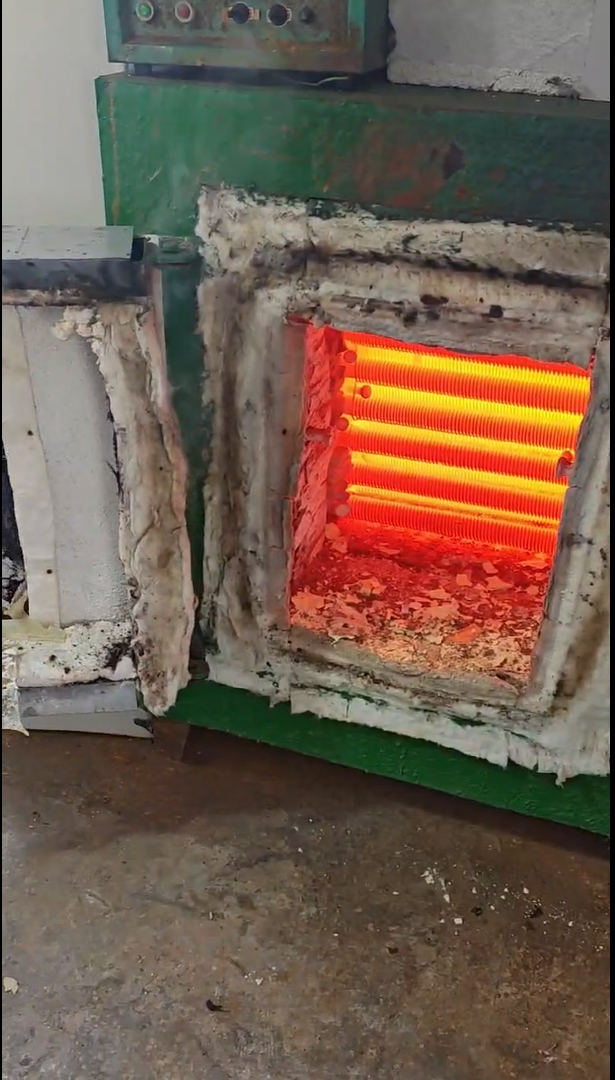

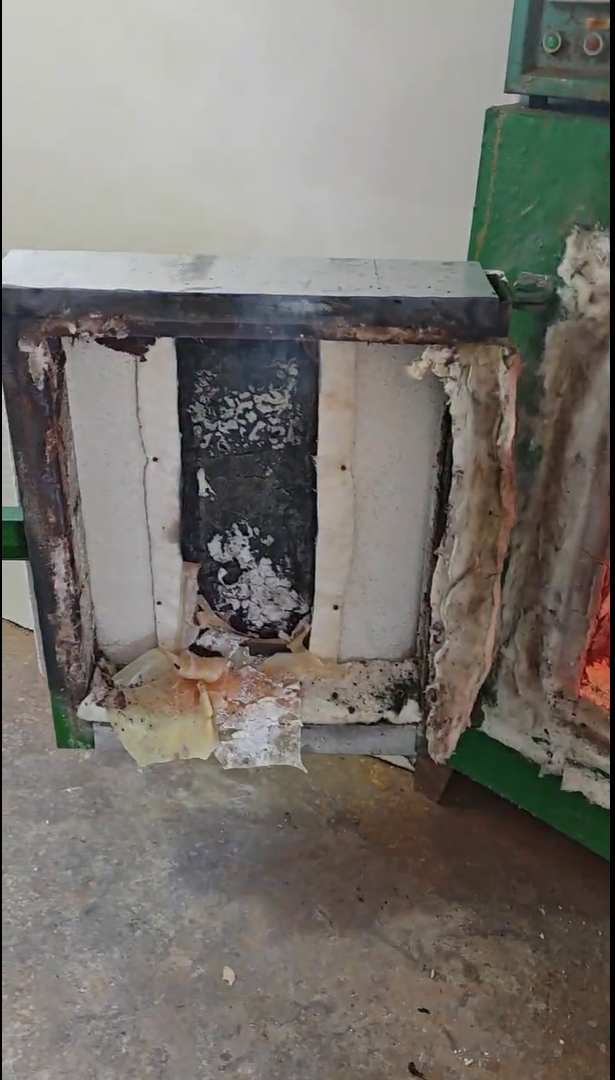

防火玻璃檢測第65分鐘內(nèi)部溫度	防火玻璃檢測第65分鐘燒檢爐內(nèi)部	防火玻璃檢測完成第65分鐘玻璃狀態(tài)
